三片式法蘭球閥產品說明

產品型號：Q41F
公稱通徑：DN15～DN100
公稱壓力：1.6Mpa～6.4Mpa（W.O.G）
適用溫度：-20～232℃～350℃
閥體材質：鑄鋼、不銹鋼
適用介質：水、油、氣及某些腐蝕性液體
結構形式：球形
連接方式：法蘭
驅動方式：手動、電動、氣動
制造標準：國標GB、德國DIN、美國API、ANSI、ISO

三片式法蘭球閥執行標準

設計規范：GB/T 12237
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

三片式法蘭球閥產品特征。

公稱壓力	1.6-6.4MPa
適用穩定范圍	-20～232℃～350℃
適用介質	水、油、氣及某些腐蝕性液體（W。O。G）
對焊標準(BW)	GB12224.ANSIB16.25

三片式法蘭球閥主要零件材料

零件名稱	材質
零件名稱	不銹鋼	碳鋼
螺栓	不銹鋼SS304	碳鋼
彈簧墊圈	不銹鋼SS304	不銹鋼SS304
螺母	不銹鋼SS304	碳鋼
閥蓋	不銹鋼CF8/CF8M	碳鋼WCB
閥體	不銹鋼CF8/CF8M	碳鋼WCB
球體	不銹鋼CF8	不銹鋼CF8
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥桿	不銹鋼SS316	不銹鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
壓緊螺母	不銹鋼SS316	不銹鋼SS304
彈簧墊圈	不銹鋼SS304	不銹鋼SS304
螺母	不銹鋼SS304	不銹鋼SS304
手柄	不銹鋼SS304	不銹鋼SS304

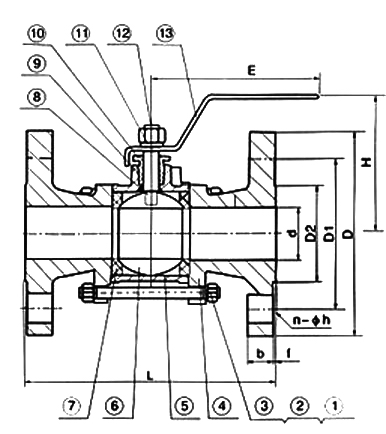

三片式法蘭球閥外形結構圖

Q41F三片式法蘭球閥(圖1)

三片式法蘭球閥主要連接尺寸及重量

SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
w	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
