氣動球閥

Q614F氣動螺紋三通球閥

產品簡介

Q614F氣動螺紋三通球閥 產品說明產品型號：Q614/5F產品口徑：DN15-DN100產品壓力：1.6MPa適用介質：水、氣體、油品等產品材質：碳鋼、不銹鋼

產品型號：Q614F
瀏覽次數：
詳細介紹在線留言

  • Q614F氣動螺紋三通球閥 產品說明

產品型號：Q614/5F

產品口徑：DN15-DN100

產品壓力：1.6MPa

適用介質：水、氣體、油品等

產品材質：碳鋼、不銹鋼


  • Q614F氣動螺紋三通球閥 主要零件材質

零件名稱

材質

閥體

不銹鋼CF8M/CF8

閥蓋

不銹鋼CF8M/CF8

球

不銹鋼CF8M/CF8

球墊

聚四氟乙烯PTFE

閥桿

不銹鋼CF8M/CF8

填料

聚四氟乙烯PTFE

中口

聚四氟乙烯PTFE

大薄片

聚四氟乙烯PTFE

壓蓋螺母

不銹鋼CF8M/CF8

手柄

不銹鋼CF8M/CF8

流向指示牌

ALUMINUM

螺絲

不銹鋼CF8

螺帽

不銹鋼CF8

鎖定裝置

不銹鋼CF8

皮套

塑料

盲蓋

不銹鋼CF8M/CF8

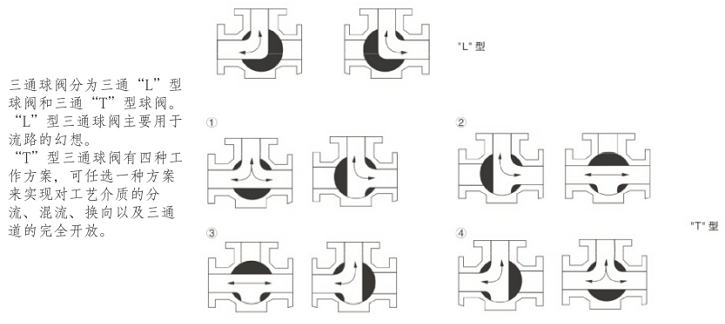

  • Q614F氣動螺紋三通球閥 流向圖

Q614F氣動螺紋三通球閥(圖1)

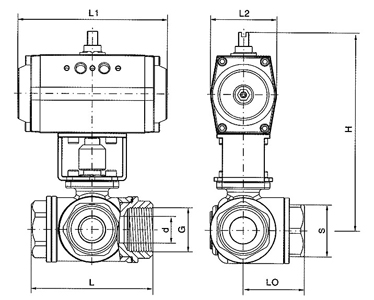

  • Q614F氣動螺紋三通球閥 外形尺寸

                                                                                Q614F氣動螺紋三通球閥(圖2)

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT(g)

1/2"

12.7

75

59

126

71

235

37.5

22.4

35

10-24UNC

530

3/4"

16

85

64

126

81.5

390

42.5

22.4

35

10-24UNC

725

1"

20

100

80

145

102

505

51.5

22.4

35

10-24UNC

1000

1 1 / 4 "

25

115

90

145

108.5

510

57.5

25.4

38

10-24UNC

2000

1 1 / 2 "

32

125

96

204

121

580

63

25.4

38.1

1/4-20UNC

3000

2"

38.1

148

106

204

138.5

655

73

25.4

38.1

1/4-20UNC

4650
