HQ41X球形止回閥

產品簡介

HQ41X球形止回閥產品說明產品型號：HQ41X產品口徑：DN50-350mm產品壓力：1-2.5MPa產品材質：鑄鐵、鑄鋼、不銹鋼適用介質：水適用溫度：0℃

產品型號：HQ41X

瀏覽次數：

產品咨詢 0510-83121633

product

產品展示

tel-phone

0510-83121633

查看全部

News Center

新聞中心

詳細介紹在線留言

HQ41X球形止回閥產品說明

產品型號：HQ41X

產品口徑：DN50-350mm

產品壓力：1-2.5MPa

產品材質：鑄鐵、鑄鋼、不銹鋼

適用介質：水

適用溫度：0℃-80℃

HQ41X球形止回閥設計標準

設計與制造標準	GB/T 12238-89
法蘭連接標準	GB/T 17241
壓力試驗	GB/T13927

HQ41X球形止回閥主要零件材料

零件名稱	材質
閥體	鑄鐵、鑄鋼、不銹鋼
球	碳鋼、不銹鋼+丁腈橡膠

HQ41X球形止回閥主要技術參數

型號	公稱壓力（MPA）	殼體試驗壓力（MPA）	密封試驗壓力（MPA）	閥體、閥蓋材料
HQ41X-10	1.0	1.5	1.1	H200
HQ41X-16	1.6	2.4	1.76	H200

HQ41X球形止回閥外形尺寸

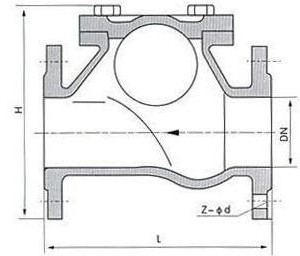

HQ41X球形止回閥(圖1)

公稱通徑DN(mm)	L	H
50	180	180
65	200	210
80	260	245
100	300	280
125	350	335
150	400	400
200	500	495
250	600	600
300	700	715
350	800	820
