H41H不銹鋼升降式止回閥

產品簡介

H41H不銹鋼升降式止回閥產品說明產品型號：H41H、H41W、H41N公稱通徑：DN15-DN300公稱壓力：1.6MPa-6.4MPa適用介質：水、油品、

產品型號：H41H

瀏覽次數：

產品咨詢 0510-83121633

product

產品展示

tel-phone

0510-83121633

查看全部

News Center

新聞中心

詳細介紹在線留言

H41H不銹鋼升降式止回閥產品說明

產品型號：H41H、H41W、H41N

公稱通徑：DN15-DN300

公稱壓力：1.6MPa-6.4MPa

適用介質：水、油品、蒸汽等

適用溫度：-20℃-425℃

閥體材質：鑄鋼、不銹鋼等

H41H不銹鋼升降式止回閥設計標準

設計及制造標準	GB/T12235
法蘭連接尺寸標準	JB/T74-94、GB/T9113
結構長度標準	GB/T12221-2005

H41H不銹鋼升降式止回閥性能參數

型號		H41H-16C~100	H41Y-16C~100	H41W-16P~100
工作壓力（MPa）		1.6~10.0
適用溫度（℃）		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鉻不銹鋼	堆焊硬質合金	鉻鎳鈦不銹鋼
	墊片	鋼帶石墨參纏繞		聚四氟乙烯

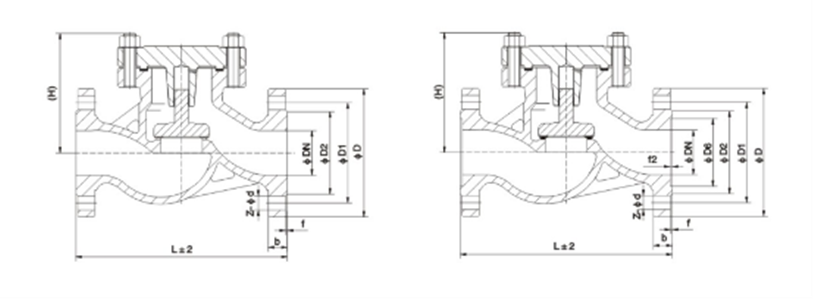

H41H不銹鋼升降式止回閥外形尺寸

H41H不銹鋼升降式止回閥(圖1)

DN	L	D	D1	D2	b	H
15	130	95	65	45	14	77
20	150	105	75	55	14	77
25	160	115	85	65	14	80
32	180	135	100	78	16	85
40	200	145	110	85	16	95
50	230	160	125	100	16	105
65	290	180	145	120	18	120
80	310	195	160	135	20	130
100	350	215	180	155	20	140
125	400	245	210	185	22	155
150	480	280	240	210	24	180
200	600	335	295	265	26	215
250	730	405	355	320	30	260
300	850	460	410	375	34	315
