低溫氣動緊急切斷閥產品說明

中鼎閥業（江蘇）有限公司的氣動低溫緊急切斷閥DJ661F-40P由低溫切斷閥+氣缸兩大部分組合而成配合三聯件可以實現遠程自控又叫自控低溫閥，選用三聯件時候需要注意現 場是否需要防爆訂貨時要明確以免發生安全事故，適用于低顯貯槽、槽車和捷車上切斷和流通介質，并在出現故障時能及時切斷介質。低溫氣動緊急切斷閥具有結構簡單、體積小、重顯輕、密封可靠、操作方便、啟閉靈活、適用性廣等優點，廣泛應用于LO2、LN2、LAr、LNG、LHe及其它低溫介質具有防火、防靜電、防爆功能。

低溫氣動緊急切斷閥主要參數

公稱通徑：DN25~DN100

公稱壓力：1.6MPa 2.5 MPa 4.0 MPa

使用溫度：- 196℃至+75℃

適用介質：液氛，液氣，液氬，液化，液乙烯等(LNG、LO2、LN2、LAAr)

材料：閥體，手輪：鑄不銹鋼汽缸，支架：鑄鋁閥桿：不銹鋼

其他：焊接形式：插焊，也可加接管成對焊

注意事項：忌油

氣缸氣源壓力：0.3~0.6mpa

緊急切斷溫度：70±5℃

強度試驗壓力：2.4mpa

靜密封試驗壓力：1.76mpa

主要零件材料

閥體、閥蓋、閥瓣、閥桿：不銹鋼

填料：PTFE

密封圈：PTFE或PCTFE

氣缸、支架：鑄鋁

低溫氣動緊急切斷閥操作使用

1、閥門在日常工作中處于常開狀態，電磁閥線圍處于斷電狀態，不消耗電能。

2、當事故發生時，閥門線墨立即通電，觸發閥門快速關閉并進入自鎖狀態。此時，即使斷電，閥門仍處于自鎖狀態，不會自動重新打開。

3、該閥采用先導式閥辯，易于打開。即使壓力達到6bar,也很容易打開。直徑大于DN125。杠桿手柄用于使閥門節首人力并且快速。

4、當工作人員處理事故并手動重新打開閥門時，將恢復供氣。注意：也可根據要求提供帶斷電的常閉緊急切斷閥。

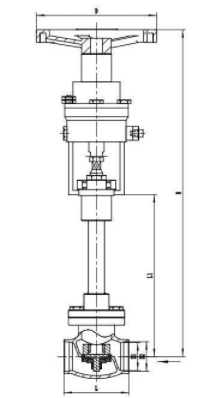

低溫氣動緊急切斷閥外形尺寸

通徑DN	A	H	h	D0	RA	b
20	90	400	200	100	25.5	8
25	100	400	200	100	32.5	8
32	110	468	204	120	38.5	10
40	120	523	230	120	45.5	10
50	150	523	230	120	57.5	15
65	180	651	250	120	76.5	15
80	210	736	320	160	89.5	15
100	250	736	320	160	108.5	20
125	300	1020	470	300	133.5	25
150	350	1050	500	300	159.5	25
200	430	1150	600	300	219.5	25
